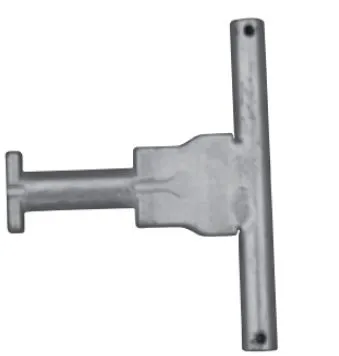

Pudota-taottu linkin nastaon eräänlainen pudotus{0}}taottujen kiinnitysketjujen kiinnitys kuljettimille, kuten X348, X458, X678. Tarjoamme asiakkaillemme kolme tyyppiä, tarkista mitat huolellisesti ennen tilauksen tekemistä.
Drawing and dimensions of Pudota-taottu linkin nasta
| Ketju Ei. | Mitat | Paino | ||||||||
| A | C | L | D | G | F | B | E | M | Kg/kpl | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| X458 | 31.0 | 43.0 | 89.5 | 16.0 | 40.0 | 10.0 | / | / | / | 0.18 |
| Ketju Ei. | Mitat | Paino | ||||||||
| A | C | L | D | G | F | B | E | M | Kg/kpl | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| X458 | 31.0 | 42.0 | 92.0 | 16.0 | / | / | 36.0 | 4.8 | M12 | 0.15 |
| X678-1 | 48.0 | 57.2 | 136.0 | 22.0 | / | / | 59.0 | / | M22 | 0.46 |
| X678-2 | 48.0 | 57.2 | 119.0 | 22.0 | / | / | 42.0 | / | M16 | 0.39 |
| X698-1 | 63.0 | 69.2 | 138.0 | 28.0 | / | / | 40.0 | / | 3/4-10UNC | 0.76 |
| X698-2 | 63.0 | 69.2 | 146.0 | 28.0 | / | / | 50.8 | 3.2 | 1 1/8-7UNC | 0.82 |
| Ketju Ei. | Mitat | Paino | ||||||||
| A | C | L | D | G | F | B | E | M | Kg/kpl | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| X348 | 25.0 | 42.0 | 63.5 | 12.7 | / | / | 15.0 | 2.5 | M10 | 0.06 |
| X458 | 32.0 | 50.0 | 77.5 | 16.0 | / | / | 20.0 | 3.1 | M12 | 0.12 |
| X678 | 46.0 | 57.5 | 96.0 | 22.0 | / | / | 29.0 | 4.5 | M16 | 0.32 |
| X698-1 | 63.0 | 69.2 | 111.6 | 28.6 | / | / | 28.2 | 3.0 | 3/4-10UNC | 0.67 |
| X698-2 | 63.0 | 68.4 | 122.3 | 28.6 | / | / | 40.0 | / | 3/4-10UNC | 0.69 |
GZG certificate
Tehdasnäyttely
Kuljetuksen tuki
Lue ennen tilauksen tekemistä
1. Minkä tyyppisen ketjun tarvitset?
2. Kuinka monta linkkiä tarvitset?
3. Mihin satamaan haluat meidän lähettävän tuotteet?
4. Voitko lähettää meille piirustuksesi, jos ketjusi ja liittimesi eivät ole vakioita-?
Suositut Tagit: Drop-taottu linkkipinta, Kiina, valmistajat, toimittajat, tehdas
