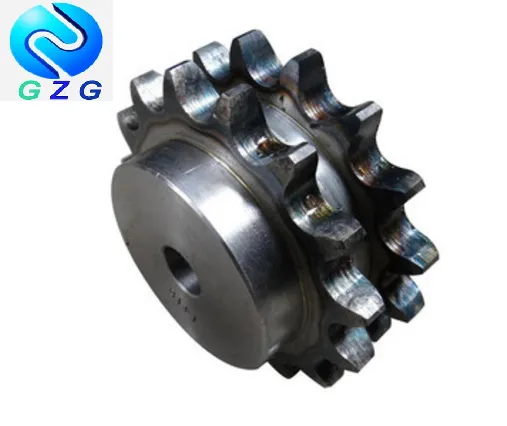

Voimansiirtopyörä ANSI 50
Voimansiirtopyörä ANSI 50 on mekaanisissa voimansiirtojärjestelmissä yleisesti käytetty ketjupyörä. Se on suunniteltu siirtämään vääntömomenttia ja pyörimistä akselien välillä ketjun avulla. ANSI (American National Standards Institute) 50 -standardi viittaa ketjun nousuun eli ketjun vierekkäisten rullien keskilinjojen väliseen etäisyyteen. ANSI 50:n tapauksessa jako on 15,875 mm (0,625 tuumaa).
Voimansiirtorattaa ANSI 50 on saatavana eri kokoisina, eri hammaslukumäärillä ja porauskooilla. Hampaiden lukumäärä määrää käyttö- ja vetoakselin välisen nopeussuhteen, kun taas reiän koko määrää sen akselin halkaisijan, johon hammaspyörä voidaan asentaa. Hammaspyörässä voi myös olla kiilaurat tai säätöruuvit, jotka estävät sitä liukumasta tai pyörimästä akselilla.
Yksi ketju- ja ketjupyöräjärjestelmän käytön eduista voimansiirrossa on sen kyky ottaa huomioon kohdistusvirheitä ja iskukuormia. Ketju voi venyä tai puristua hieman kompensoidakseen pieniä kohdistusvirheitä käyttö- ja vetoakselien välillä, kun taas muun tyyppiset voimansiirtojärjestelmät, kuten hihnat tai vaihteet, eivät välttämättä siedä tällaisia virheitä. Ketju pystyy myös vaimentamaan iskukuormituksia, jotka voivat aiheutua järjestelmän äkillisestä kiihtyvyydestä tai hidastumisesta.
Tuotteiden parametrit
 |
50 | ||||||||||
| HUOMAUTUS | mm | ||||||||||
| Piki | 15.875 | ||||||||||
| Rulla Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Mitat: mm | |||||||||||
| Hampaat | OD | P.C.D | Tylsistynyt | Tyyppi B Simplex | Tyyppi B Duplex | Materiaali | |||||
| Hub | Paino kg |
Tylsistynyt | Hub | Paino kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Tuotekuva
Oikean toiminnan varmistamiseksi ja voimansiirron ketjupyörän ANSI 50 käyttöiän pidentämiseksi on tärkeää valita käyttötarkoitukseen oikean kokoinen ja tyyppinen ketju ja hammaspyörä sekä ylläpitää oikea kireys ja voitelu. Liian suuri jännitys voi aiheuttaa ennenaikaista kulumista ja laakereiden kuormitusta, kun taas liian pieni kireys voi aiheuttaa ketjun luistamisen tai hampaiden hyppäämisen. Oikea voitelu vähentää kitkaa ja kulumista sekä auttaa estämään ruostetta ja korroosiota.
Tehtaamme
työpaja
työpaja
työpaja
työpaja
Yhteenvetona voidaan todeta, että voimansiirtoratas ANSI 50 on monipuolinen ja luotettava komponentti mekaanisissa voimansiirtojärjestelmissä. Sen standardisoitu muotoilu ja tekniset tiedot varmistavat yhteensopivuuden ja vaihdettavuuden muiden ANSI 50 -ketjujen ja ketjupyörien kanssa. Käytetäänpä sitä teollisuuskoneissa, maatalouslaitteissa tai autojärjestelmissä, ANSI 50 -ketjupyörä tarjoaa vankan ja joustavan ratkaisun voiman ja liikkeen välittämiseen. Joten jos haluat mekaanisen järjestelmäsi toimivan tehokkaasti ja tehokkaasti, valitse Power Transmission Sprocket ANSI 50.
